花鍵冷搓成形工藝是在搓齒機上，利用搓齒模具，使光軸毛坯邊轉動邊產生塑性變形，最終在光軸上成形出花鍵的一種精密塑性成形工藝。將搓制出的花鍵軸進行滲碳淬火即可得到成品。
其加工工藝過程如下：

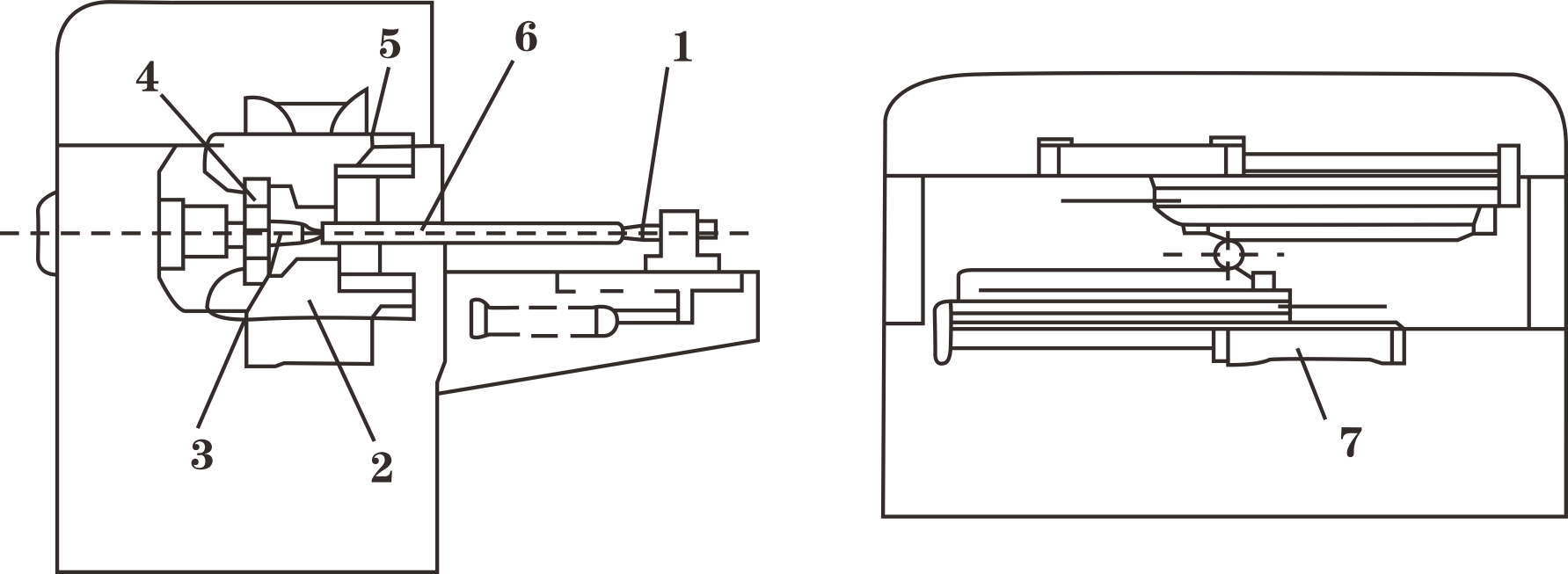

圖意示構結機齒搓
搓齒機的結構如圖所示，上、下兩個滑塊(2) 分別位于搓齒機機身的上、下導軌中，在液壓系統(7) 的動力作用下，兩滑塊可實現對向水平往復運動。滑塊后部為齒條結構，經齒輪(4) 傳動，可使兩滑塊的運動保持同步；滑塊的前部用于安裝搓齒模具(5)。位于上、下導軌中間位置的前頂尖(1) 和后頂尖(3) 用于裝夾工件(6)。

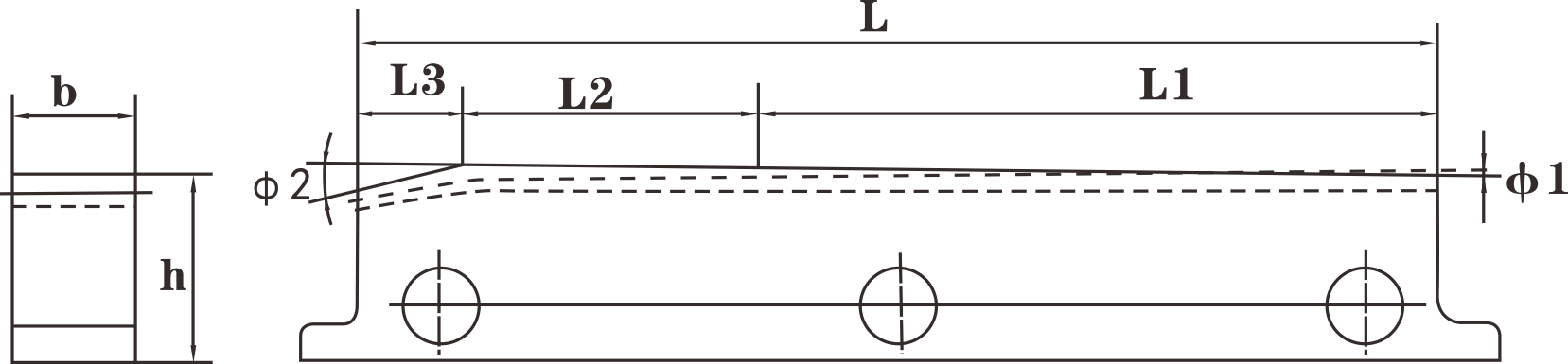

漸開線花鍵搓齒模具結構示意圖
搓齒模具的結構如圖所示，模具上頂面為工作面，其余面及圓孔為安裝定位用。工作面為數百個參數各異的齒形面，按其在搓齒成形過程中的作用不同可分為三部分，即粗搓部分(L1)、精搓部分(L2) 和退出部分(L3)
在搓齒機的上、下滑臺呈左右分開的狀態下，裝好搓齒模具，然后將經退火處理后磨削加工得到的光軸毛坯送入搓齒機，使其 被搓齒機的前、后頂尖頂住，并可自由轉動。搓齒開始，上、下搓齒模具在各自滑塊的帶動下產生對向同步運動，當模具工作部分（齒形部分）與工件接觸時，模具上的齒一邊壓入工件，使其產生塑性變形；一邊帶動工件轉動。當工件被帶動旋轉數圈 之后，模具工作部分的所有齒都搓過了工件，此時即在光軸上成形出了所需花鍵。搓齒結束，在油缸作用下前頂尖撤回并將花鍵軸取出，搓齒機滑塊回程進入下一工作循環。

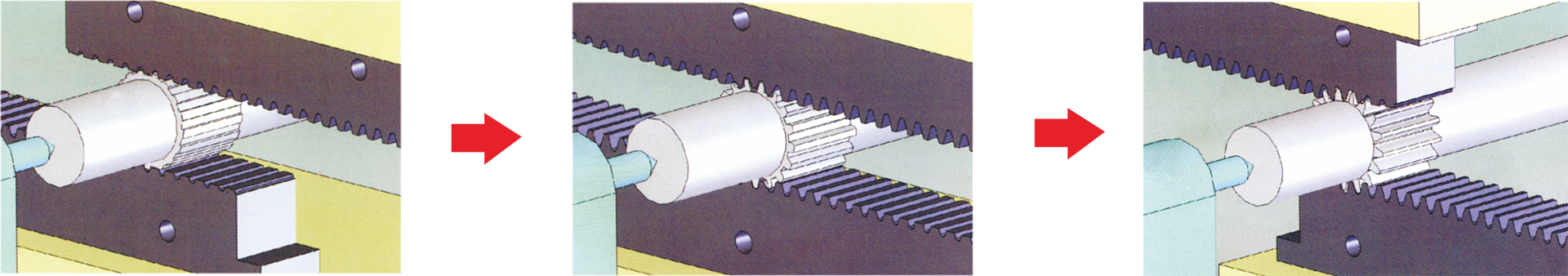

搓齒過程中，模具粗搓部分的起始齒將光軸毛坯咬入模具，并使毛坯產生少量塑性變形而呈現出凸起與凹槽；當毛坯旋轉一周 后，即出現與花鍵要求齒數相同的凸起和凹槽，從而實現順利咬入及準確分度。此后，隨模具粗搓部分的齒形變化，毛坯上的塑性變形逐漸加大并完成齒廓成形。繼續搓制，模具精搓部分的齒開始起作用，此時，毛坯上已成形出的齒廓的表面發生少量金屬流動，使所得齒的齒形角等參數得到校正，齒廓表面質量得到提高。搓齒末期，已成形的花鍵軸在模具退出部分的帶動下邊旋轉邊從上、下模具中脫離出來，此間，花鍵軸不產生塑性變形，只產生彈性恢復。
效率大大提高(約10 ~ 20s/件)；
工件承載能力比切削件提高40% ,節約材料9% ~ 15%;
粗糙度可達Ra0.4;
加工時產生的徑向壓力能顯著提高工件的疲勞強度及扭轉強度，提高耐磨性;
成形原理的合理性，成形高精度獲得及保持性；
模塊組合式結構維修維護方便，廣泛用途及良好操作感。
適用于等速萬向節（球籠）、電樞軸、紡織羅拉、彈簧扭桿、洗衣機軸、雨刮器電機軸、方向機、汽車變速箱齒輪軸等花鍵軸 產品及螺紋、蝸桿、直紋、油槽的精確無屑冷成形加工。
加工花鍵標準：QB/T3478-1995, ISO-4156, DIN-5480, SASI-92.1-1970, SNSIB-92.2。
冷搓成形材料要求：45、40Cr、20Cr、20CrMnTi、Q235等拉升系數不低于8%的各種材料。
